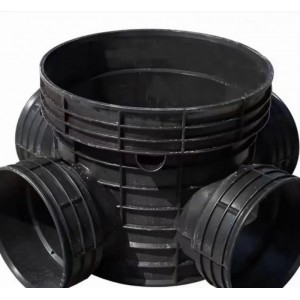

根据接管数和角度不同，检查井井座分为起始井座、90度弯头井座、直通井座、三通井座、四通井座等。
根据使用场景不同，检查井井座分为污水流槽井座、雨水沉泥井座、水封井座、跌水井座等。
▶ 产品特点
◆ 颜色为黑色，表面光滑平整。
◆ 采用优质原料，性能好，性价比突出。
◆ 尺寸齐全，检查井座尺寸从OD200到OD1000尺寸齐全，可全面满足各类工程的施工需求。
◆ 井座周边及各承口都设计有加强筋，提高静载承压强度，保障运输过程中不损坏，施工过程中不变形。
◆ 支管密封圈品类众多，满足波纹管、平壁管、缠绕管、加筋管等各类管材与井座连接的密封性。
▶ 井座构造
◆ 井座与井筒、井座与埋地管的连接均采用橡胶圈承插连接，密封性好。
◆ 流槽井座内侧底部设计有水流导向圆弧，能有效避免汇入水流发生对冲，保证水流畅通。
◆ 井座内支管接口与管道接口的交汇部位有曲率半径不小于10mm的圆弧。
◆ 井座与不同口径的汇入管、流出管的连接部位应为管内顶齐平，可通过异径接头进行调节。
◆ 检查井井座底部有360度环形实壁支撑，支撑底部大于管道接口下边缘，保证管线安装和运营的稳定性。
◆ 井筒承口内壁设置有360度连续环形台阶，保证给井筒提供均匀稳定而可靠的支撑，避免井筒受压开裂下陷堵塞管道。
▶ 产品参数
|
检查井型号 |
井座构造 |
代号 |
接井筒承口内径 （mm） |
接排水管处内径 （mm） |
井座高度 （mm） |
|
200-160B |
流槽 |
起始/直通/弯头/三通/四通 |
205 |
165 |
255 |
|
315-160B |
流槽 |
起始/直通/弯头/三通 |
325 |
165 |
270 |
|
315-160B |
沉泥 |
起始/直通/弯头/三通 |
325 |
165 |
415 |
|
315-200A |
流槽 |
起始/直通/弯头/三通/四通 |
323 |
237 |
331 |
|
315-200A II型 |
流槽 |
起始/直通/弯头/三通 |
325 |
237 |
328 |
|
315-200A |
沉泥 |
起始/直通/弯头/三通/四通 |
323 |
237 |
492 |
|
315-300A |
流槽 |
起始/直通/弯头/三通/四通 |
323 |
352 |
436 |
|
315-300A II型 |
流槽 |
起始/直通/弯头/三通 |
325 |
351 |
443 |
|
315-300A |
沉泥 |
起始/直通/弯头/三通/四通 |
323 |
352 |
598 |
|
450-200A |
流槽 |
起始/直通/弯头/三通/四通 |
459 |
237 |
354 |
|
450-200A II型 |
流槽 |
起始/直通/弯头/三通 |
462 |
237 |
346 |
|
450-200A |
沉泥 |
起始/直通/弯头/三通/四通 |
459 |
237 |
551 |
|
450-225A |
流槽 |
起始/直通/弯头/三通/四通 |
459 |
263 |
378 |
|
450-225A |
沉泥 |
起始/直通/弯头/三通/四通 |
459 |
263 |
575 |
|
450-300A |
流槽 |
起始/直通/弯头/三通/四通 |
459 |
352 |
461 |
|
450-300A II型 |
流槽 |
起始/直通/弯头/三通 |
462 |
351 |
460 |
|
450-300A |
沉泥 |
起始/直通/弯头/三通/四通 |
459 |
352 |
658 |
|
450-315B |
流槽 |
起始/直通/弯头/三通/四通 |
460 |
320 |
440 |
|
450-315B |
沉泥 |
起始/直通/弯头/三通/四通 |
460 |
320 |
695 |
|
450-400A |
流槽 |
起始/直通/弯头/三通/四通 |
459 |
470 |
569 |
|
450-400A |
沉泥 |
起始/直通/弯头/三通/四通 |
459 |
470 |
766 |
|
630-200A II型 |
流槽 |
起始/直通/弯头/三通 |
642 |
237 |
360 |
|
630-300A |
流槽 |
起始/直通/弯头/三通/四通 |
642 |
352 |
580 |
|
630-300A II型 |
流槽 |
起始/直通/弯头/三通 |
642 |
351 |
478 |
|
630-300A |
沉泥 |
起始/直通/弯头/三通/四通 |
642 |
352 |
922 |
|
630-400A |
流槽 |
起始/直通/弯头/三通/四通 |
642 |
471 |
638 |
|
630-400A II型 |
流槽 |
起始/直通/弯头/三通 |
642 |
470 |
595 |
|
630-400A |
沉泥 |
起始/直通/弯头/三通/四通 |
642 |
471 |
922 |
|
630-500A |
流槽 |
起始/直通/弯头/三通/四通 |
642 |
584 |
696 |
|
630-500A |
沉泥 |
起始/直通/弯头/三通/四通 |
642 |
584 |
922 |
|
700-200A |
流槽 |
起始/直通/弯头/三通/四通 |
710 |
236 |
538 |
|
700-200A II型 |
流槽 |
起始/直通/弯头/三通 |
712 |
237 |
365 |
|
700-200A |
沉泥 |
起始/直通/弯头/三通/四通 |
710 |
236 |
798 |
|
700-300A |
流槽 |
起始/直通/弯头/三通/四通 |
710 |
349 |
608 |
|
700-300A II型 |
流槽 |
起始/直通/弯头/三通 |
712 |
351 |
485 |
|
700-300A |
沉泥 |
起始/直通/弯头/三通/四通 |
710 |
349 |
849 |
|
700-400A |
流槽 |
起始/直通/弯头/三通/四通 |
710 |
468 |
660 |
|
700-400A II型 |
流槽 |
起始/直通/弯头/三通 |
712 |
470 |
607 |
|
700-400A |
沉泥 |
起始/直通/弯头/三通/四通 |
710 |
468 |
897 |
|
700-500A |
流槽 |
起始/直通/弯头/三通/四通 |
710 |
581 |
826 |
|
700-500A |
沉泥 |
起始/直通/弯头/三通/四通 |
710 |
581 |
1060 |
|
700-600A |
流槽 |
起始/直通/弯头/三通/四通 |
710 |
698 |
888 |
|
700-600A |
沉泥 |
起始/直通/弯头/三通/四通 |
710 |
698 |
1114 |
|
1000-200A |
流槽 |
起始/直通/弯头/三通/四通 |
1004 |
237 |
516 |
|
1000-200A |
沉泥 |
起始/直通/弯头/三通/四通 |
1004 |
237 |
753 |
|
1000-300A |
流槽 |
起始/直通/弯头/三通/四通 |
1004 |
351 |
515 |
|
1000-300A |
沉泥 |
起始/直通/弯头/三通/四通 |
1004 |
351 |
781 |
|
1000-400A |
流槽 |
起始/直通/弯头/三通/四通 |
1004 |
470 |
625 |
|
1000-400A |
沉泥 |
起始/直通/弯头/三通/四通 |
1004 |
470 |
890 |
|
1000-500A |
流槽 |
起始/直通/弯头/三通/四通 |
1004 |
585 |
752 |
|
1000-500A |
沉泥 |
起始/直通/弯头/三通/四通 |
1004 |
585 |
983 |
|
1000-600A |
流槽 |
起始/直通/弯头/三通/四通 |
1004 |
695 |
865 |
|
1000-600A |
沉泥 |
起始/直通/弯头/三通/四通 |
1004 |
695 |
1099 |
| 1000-800A |
流槽 |
起始/直通/弯头/三通/四通 |
985 | 941 | 1114 |
| 1000-800A |
沉泥 |
起始/直通/弯头/三通/四通 |
985 | 941 |
|
