ATOS电磁阀DHI-0631/2P/AWP 24

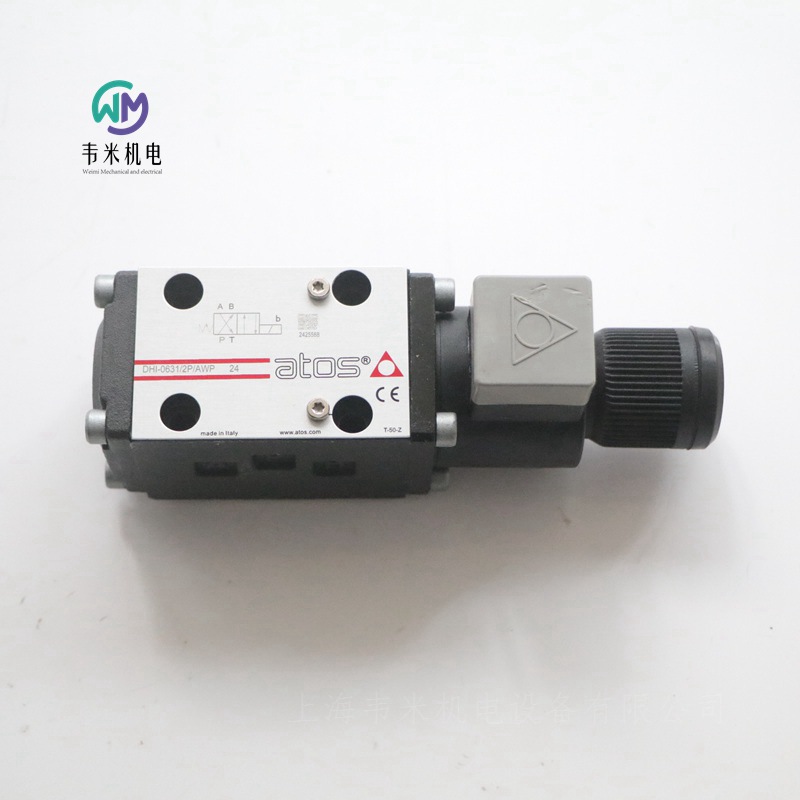

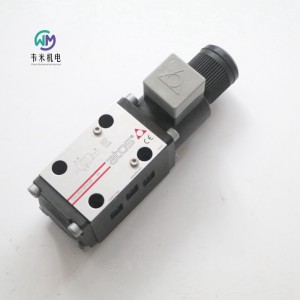

ATOS电磁阀DHI-0631/2P/AWP 24，上海韦米机电设备有限公司主营产品，销售热线：13524123009；联系人：雷青；产品实拍图片，原厂原装，价格实惠；热诚欢迎新老客户咨询购买！

意大利ATOS阿托斯电磁阀
DHI型电磁换向阀
直动式,ISO 4401标准，06通径
滑阀型，两位或三位，直动式，带北美认证标准cURus电磁铁。
电磁铁组成部分:
湿式法兰芯管，直流和交流通用，带手动应急按钮。
直流线圈之间和交流线圈之间，无需工具易于替换。
标准型线圈保护等级为IP65，可选的线圈保护等级为IP67，带AMPJunior Timer插头或加长引线插头。
有多种可互换阀芯。
腔型阀体壳体铸造成型，内部流道更大。
安装界面: ISO 4401标准，06通径
流量: 60l/min
压力:350bar
阀机能
61=单电磁铁,中位加端位，弹簧对中
63=单电磁铁，2端位，弹簧偏置
67=单电磁铁，中位加端位，弹簧偏置
70=双电磁铁，2端位，无弹簧
71=双电磁铁，3位，弹簧对中
75=双电磁铁，2端位，机械定位
77=双电磁铁，中位加端位，无弹簧
主要特征，密封和油液
安装位置  除脉冲操作时的-*70(无弹簧)型阀必须水平安装外，其余任意位置
安装面参数要求  粗糙度指标Ra0.4,平面度0.01/10o (Iso 1101标准)
MTTFd值符合EN ISO 13849标准  150年
环境温度  标准型=-30C ~+70℃;/PE选项=-20C ~+70℃;/BT选项=-40℃~ +70℃
密封,推荐油液温度
NBR密封(标准型)= -20°℃ ~ +60°C,对HFC液压油=-20°C ~ +50°℃
FKM密封(/PE选项)=-20°C ~ +80℃
HNBR密封(/BT选项)= -40°C~+60°℃,对HFC液压油= -40°C~+50°C
推荐粘度  15~100mm2/s-大允许范围2.8~500mm2/s
油液清洁度  ISO 4406标准21/19/16 NAS 1638 10级,安装过滤精度为25yum的进油过滤器,(B10≥75推荐值)
液压油 密封类型 类别 参考标准
矿物油 NBR,FKM,HNBR HL,HLP,HLPD,HVLP,HVLPD DIN 51524
不含水抗燃油液 FKM HFDU,HFDR ISO 12922
含水抗燃油液 NBR,HNBR HFC ISO 12922
工作压力 P,A,B口: 350 barT口:120 bar
流量 60 lmin
线圈特征
绝缘等级 符合欧洲EN ISO 13732-1和EN ISO 4413标准，线圈表面温度为H( 180℃)级
保护等级符合DIN EN 60529标准 IP65(带666,667,669插头或E-SD正确安装)
相对负载因子 100%
电压波动范围 ±10%
认证标准 cURus
备注
选项
A=电磁铁安装在油口B端(仅对单电磁铁阀)。对标准型，电磁铁安装在油口A端。
WP=带用橡胶帽保护的应急手动按钮。
警告：公手动应急按钮仅在T口压力低于50bar时才可以操作。
WPD/H =带机械定位的手动应急按钮，需单独订货；
FIl, FV = 带接近式或感应式位置开关用于监测阀芯位置；
MV, MO =带辅助手柄位置垂直(MV) 或水平(MO。
DIN 43650的电气电子插头型号，需单独订货
666=标准型插头符合IP-65保护等级，适用于直接连接在电源上。
667=同666，但内置信号指示灯
669=内置整流电桥，用于交流供电，而电磁铁为直流控制情况(AC 110V和230V-lmax 1A)
E-SD = 可消除电磁铁断电时的电磁干扰的电子插头
特殊类型阀芯
0和3阀芯也有0/1和3/1型。此时，中位回油将受限制。
1,4,5和58阀芯也有1/1,4/8,5/1和58/1型。它们都具有特殊的形状，以减少切换时液压冲击。
1,3,8和1/2阀芯也有1P,3P,8P和1/2P，可限制阀芯的内泄漏。
1/9型阀芯在不得电时封闭油口，同时避免由于内泄造成A口和B口增压。
其它类型阀芯也可按要求供货。
工作极限-基于50℃时，ISO VG46液压油测得
曲线是在热的电磁铁、供电电压低值(Vnom-10%）时获得。工作曲线是指阀内流量均衡的情况，即P→A和B→T的流量相等。若流量不均衡或阀有控制切换时间装置时，工作范围相应减少。
节流插件（需单独订货)
当应用于特殊应用场合时，阀的P.A.B口必须安装节流插件，如有长软管或有蓄能器存在的场合，当阀切换时瞬间峰值超过大工作极限时。
意大利ATOS阿托斯电磁阀订货型号：
DHI-0711 23
DHI-0713 23/PE
DHI-0713P/WP 23/PE
DHI-0714 23
DHI-0631/2 23/PE
DHI-0631/2/A 23
DHI-0631/2P 23 24VDC
DHI-0631/2P/AWP 24 24VDC
DHI-0639/O 23 24VDC
SDHI-0710 23
SDHI-0713 23
SDHI-0631/2 23
DHI-0631/2/FI/NC-X 24DC 27

ATOS电磁阀DHI-0631/2P/AWP 24
