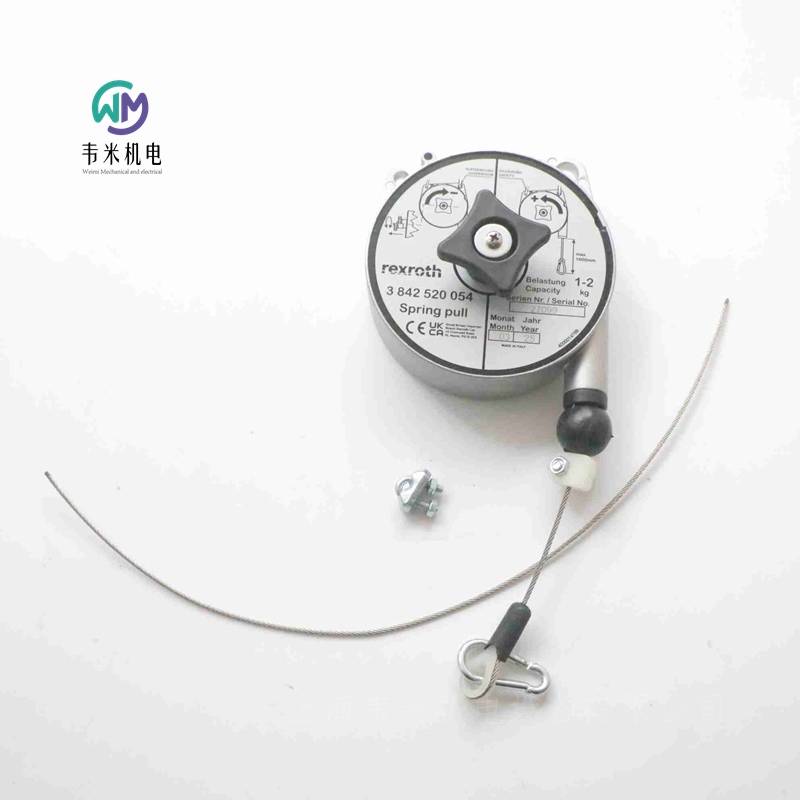

力士乐弹簧拉出器3842520054

力士乐弹簧拉出器3842520054，上海韦米机电设备有限公司主营产品，销售热线：13524123009；联系人：雷青；产品实拍图片，原厂原装，价格实惠；热诚欢迎新老客户咨询购买！

力士乐REXROTH拉簧 1-2 KG
3842520054
弹簧拉出器，1.0 -2.0
弹簧拉出器，1.0 -2.0
该弹簧拉出器用于以符合人体工程学的方式提供工具，如螺丝刀，以减小工人承受的不均匀的高应力
该弹簧拉出器带可回缩电缆，用于以符合人体工程学的方式提供气动工具，如气动螺丝刀，以减小工人承受的不均匀的高应力
承载载荷和电缆长度可调
在工作站使用吊架和滑车，或者滑动吊架进行装配
带可回缩电缆的弹簧拉出器
通过风棒提供压缩空气
用于进料管和工具连接的压缩空气接头：G1/4"
绳索拉出量 [mm] 1600
负载能力 1,0 ... 2,0
供货范围 包含安全拉线
自重 [kg] 0.6
重量 [kg] 0.658

力士乐REXROTH塑料平顶链主连杆
用于传送单元自组装的输送介质
用于结合 ST 2/C 和 ST 2/C-H 段使用
交付单元长度达 12000 mm。使用主连杆连接多个平顶链，可达到 l > 12000 mm 的长度
镀镍钢基本链版本
带 PA66 聚酰胺支承盖的钢链
TS 2plus 中的工件托盘输送介质搭配 ST 2/C 和 ST 2/C-H 输送段使用。
所需的链条长度通过下列公式来确定。
lC = 2 x lS + lAS + lUM
lC = 平顶链长度
lS = 输送段型材长度
lAS = 驱动模块中输送介质的长度
lUM = 返回装置中输送介质的长度
平顶链输送介质的长度
lUM 2/C-170 = 310 mm
lUM 2/C-60 = 150 mm
lAS = 625 mm
编号  3842551226
材料数据  基本链：钢；镀镍PAl 66 防静电版平坦链
长度  12000mm
注意：
塑料平顶链也适用于 EPA，但不能用于弯道和弧形部分
装配有 PE 耐磨垫的工件托盘，不建议累积运行，因为这样会加剧磨损
塑料平顶链不允许用于钢质GP滑动型材
推荐配件
附加闭合链节，3842551234
平顶链工具
主连杆 3842551234 可用于两根塑料平顶链上
供货范围
塑料平顶链（l = 12000 mm，黑色），包括 1 x 主连杆

力士乐REXROTH工件托盘
WT 2 工件托盘
适合用于传送带、齿形带和平顶链
具有高硬度的坚固耐用型工件托盘
一体式定位衬套
可用于安装 ID 15、ID 40 和 ID 200 识别系统的移动式数据载体
不适合用于堆积滚子链
带通用型钢质承载板的塑料框架模块
15 种标准尺寸
材料：- 框架模块聚酰胺 (PA) 耐磨垫
- 钢质承载板 (4.8 mm)
WT 2 是一种坚固的工件托盘，采用了硬度颇高的复合塑钢结构，可用于在 TS 2plus输送系统中支撑和输送工件。400 x 400 mm 及以上规格的工件托盘板件均设计有两个或四个额外的螺纹孔，用于安装加固螺栓。编号请见支承板表格。
供货范围
承载板
框架模块
连接件
定位衬套
WT 2 工件托盘，完全装配 240x400 0842090043

力士乐REXROTH定位衬套
用于在定位装置中支撑工件托盘
用于安装框架模块和承载板
定位衬套会增加工件托盘的空重
材料：硬化钢
可接合 WT 2 工件托盘的框架模块
尺寸必须符合工件托盘的板厚。
说明：尺寸 12H7 是指压装之前的状态。用芯棒压装之后，确保尺寸 12H7 处于“b”范围内。
编号 3842174341
尺寸  4.8mm
定位衬套 D20 x 4.8  3842174341

力士乐REXROTH法兰螺母，T 形螺栓
3842345081
固定和导电连接
螺栓端部凹口用于标记正确的位置
型材精加工：不需要
法兰螺母 10 mm 锁坑 M8
材料 镀锌钢

力士乐REXROTH底板，270x360
底盘 35X270x360 3842514567
为隔断墙和防护墙打造支架
使用地脚螺栓锚定

力士乐REXROTH支架 45/45
带有定位凸耳的支架，适于快速、的组装，防止转动
定位凸耳易于移除，以便于在板件上组装，或以直角装配到槽上
版本 designLINE ，采用特殊的银粉漆 (RAL 9006)，真正的高品质设计
偏移滑块，用于 45/45 托架的偏置定位
端盖，用于防尘，有信号灰（RAL 7004）和黑色 ESD（RAL 9005）两种版本
型材精加工：不需要
推荐配件
滑块，偏置
支架端盖 45/45，信号灰
支架端盖 45/45，黑色
支架（标准型）45x45 3842523558

力士乐板件3842536564
用于在没有中心孔的型材中固定调平支脚
用作端面连接件或 T 形连接器
型材精加工：中心孔中螺纹攻丝
材料
板件：铸铝
固定材料：钢；镀锌

力士乐REXROTH塑料平顶链
3842551226
塑料平顶链主连杆
用于传送单元自组装的输送介质
用于结合 ST 2/C 和 ST 2/C-H 段使用
交付单元长度达 12000 mm。使用主连杆连接多个平顶链，可达到 l > 12000 mm 的长度
镀镍钢基本链版本
带 PA66 聚酰胺支承盖的钢链
TS 2plus 中的工件托盘输送介质搭配 ST 2/C 和 ST 2/C-H 输送段使用。
注意：
塑料平顶链也适用于 EPA，但不能用于弯道和弧形部分
装配有 PE 耐磨垫的工件托盘，不建议累积运行，因为这样会加剧磨损
塑料平顶链不允许用于钢质GP滑动型材
主连杆 3842551234 可用于两根塑料平顶链上
供货范围
塑料平顶链（l = 12000 mm，黑色），包括 1 x 主连杆

力士乐定位衬套3842174341?
用于在定位装置中支撑工件托盘
用于安装框架模块和承载板
定位衬套会增加工件托盘的空重
材料：硬化钢
可接合 WT 2 工件托盘的框架模块

力士乐支架支架（标准型）45x45
3842523558
带有定位凸耳的支架，适于快速、的组装，防止转动
定位凸耳易于移除，以便于在板件上组装，或以直角装配到槽上
版本 designLINE ，采用特殊的银粉漆 (RAL 9006)，真正的高品质设计
偏移滑块，用于 45/45 托架的偏置定位
端盖，用于防尘，有信号灰（RAL 7004）和黑色 ESD（RAL 9005）两种版本
型材精加工：不需要
推荐配件
滑块，偏置
支架端盖 45/45，信号灰
支架端盖 45/45，黑色

力士乐REXROTH法兰螺母，T 形螺栓
3842528718
固定和导电连接
螺栓端部凹口用于标记正确的位置
型材精加工：不需要
