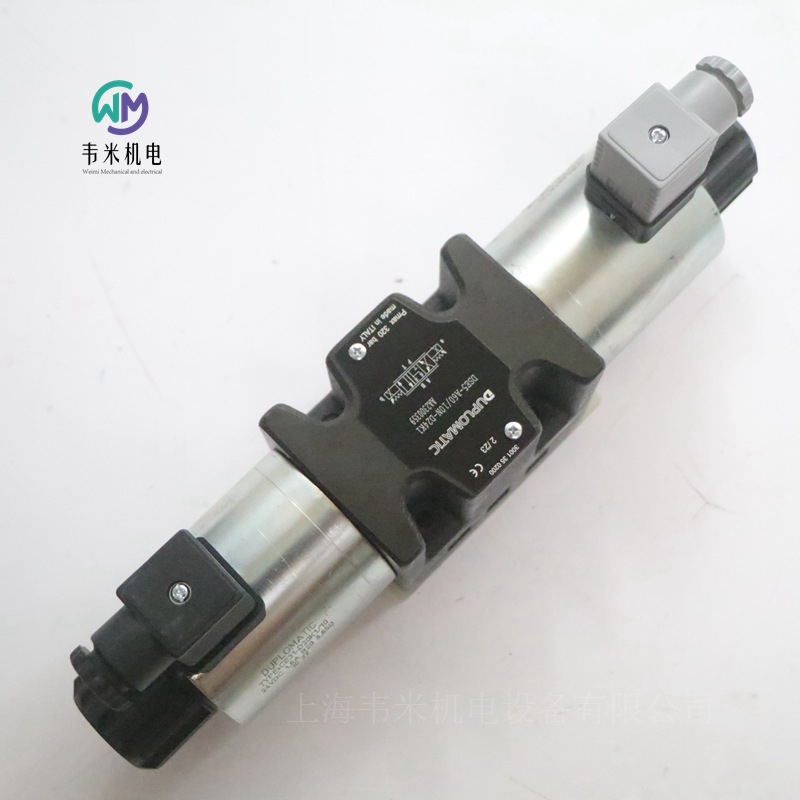

迪普马比例阀DSE5-A60/10N-D24K1

迪普马比例阀DSE5-A60/10N-D24K1，意大利产地，现货库存，上海韦米机电设备有限公司主营产品，销售热线：13524123009；联系人：雷青；产品实拍图片，原厂原装，价格实惠；热诚欢迎新老客户咨询购买！

迪普马DUPLOMATIC比例换向阀DSE5系列
序列号 10
板式安装
ISO 4401-05 (CETOP 05)
大工作压力 320 bar
大流量 90 l/min
工作原理
直动式比例方向阀DSE5，油口符合ISO 4401(CETOP RP121H)标准。
该阀可用于液压执行机构的方向和速度控制。
该阀开度和流量调节，与电磁铁电流输入成比例。
该阀可以通过电流控制供给单元直接控制，或者和外部电
气控制卡一起进行组合控制，从而充分发挥阀的性能。
DSE5阀可以提供带底板外泄口Y的特殊形式。
技术参数
(采用配套的电气控制单元，在温度50℃，液压油粘度36cSt条件下测得)
大工作压力：320bar
公称流量（P-T压差ΔP=10bar)  30-60l/min
滞环 (PWM 100 Hz)  < 6%
重复精度  < ±1,5%
环境温度范围  -20 / +60℃
油液温度范围  -20 / +80℃
油液粘度范围  10 ÷ 400cSt
油液允许的高污染度  根据 ISO 4406:1999 等级 18/16/13
推荐油液粘度  25cSt
重量
单电磁铁阀  4.4kg
双电磁铁阀  5.9kg
特性曲线 (采用配套的电气控制单元，在温度50℃，液压油粘度36cSt条件下测得)
在固定压差Δp下，阀的典型流量控制曲线根据电磁铁的输入电流 (D24型，大电流1600mA)，通过各相应阀芯机能测得。
Δp的参考值由阀的P口和T口测得。
液压油
使用符合ISO 6743-4标准的矿物液压油HL或者HM时，使用NBR密封(代号N)。对于HFDR 油液（磷酸酯），使用FPM 密封（代号V）。
当工作油温高于80 °C时，将会导致液压油和密封过快老化与变质。请注意保持液压油稳定的物理和化学性能。
电气特性
比例电磁铁
比例电磁铁由两部分组成：铁芯和线圈。
铁芯包含衔铁，以螺纹形式安装在阀体上，此设计可将摩擦维持至小值，从而减小滞环。
线圈通过锁紧螺母安装在铁芯上。
根据安装空间，可作360°旋转。
额定电压  24VDC
阻抗 (20°C时)  8.65
大电流  1.6A
负载率  100%
电磁兼容性(EMC)  根据2004/108/CE
防护等级：
绝缘等级 (CEI EN 60529)  IP65
线圈绝缘 (VDE 0580)  H级
浸透  F级
阶跃响应 (采用配套的电气控制单元，在温度50℃，液压油粘度36cSt条件下测得)
阶跃响应是指阀跟随输入参考信号的阶跃变化，达到90%设定值所需的时间。
表中所列的典型阶跃响应时间，是阀芯机能 C60在P-T压差∆p = 20bar条件下测得。
阶跃响应参考信号  100%-0
阶跃响应时间 [ms]  40
安装
在不影响正确操作的条件下，DSE5阀可在任意方向安装。
请确保液压回路中没有空气。
阀可通过螺钉或者螺栓安装在平面上，安装面的平面度和粗糙度等级必须等于或者高于图中所示的值。如果平面度或者粗糙度达不到要求的小值，则阀和安装面之间很容易发生油液泄露。
意大利迪普马DUPLOMATIC比例阀订货型号：
DSE5-A60/10N-D24K1
DSE5-C60/10N-D24K1

迪普马比例阀DSE5-A60/10N-D24K1
