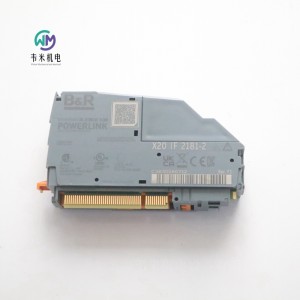

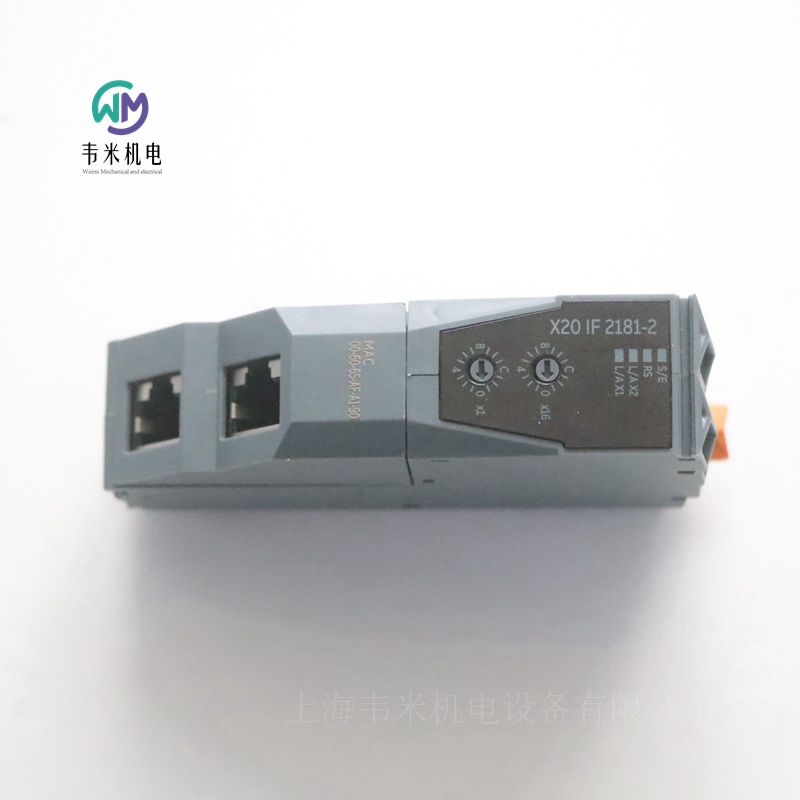

贝加莱接口模块X20IF2181-2，上海韦米机电设备有限公司主营产品，销售热线：13524123009；联系人：雷青；产品实拍图片，原厂原装，价格实惠；热诚欢迎新老客户咨询购买！

贝加莱 X20IF2181-2：高可靠实时以太网通信接口模块
在工业自动化系统对通信实时性、稳定性与冗余能力要求日益严苛的当下，贝加莱推出 X20 系列X20IF2181-2接口模块，以 POWERlink V2 实时以太网技术为核心，集成多重冗余与高效布线特性，为 X20 CPU 提供专业级通信扩展，助力构建高可用、高灵活的工业控制网络。

一、产品核心定位
X20IF2181-2 是专为 X20 系统设计的POWERlink V2 实时以太网通信接口模块，兼具管理节点与受控节点双重功能，集成链路选择、冗余管理、集成集线器、环形冗余等核心能力，可灵活适配控制器冗余、电缆冗余等复杂组网场景，满足化工、能源、船舶、机械制造等行业对高可靠工业通信的需求。

二、核心功能与技术优势
1. 高性能实时以太网通信
搭载POWERlink V2硬实时以太网协议，传输速率达100 Mbit/s，物理层采用 100base-TX 标准，支持自动协商、自动 MDI/MDIX，两站点间最大线路长度 100 米，保障工业现场高速、确定性数据传输。
集成 POWERlink MAC 控制器，集线器传播延迟仅 0.96-1 微秒，适配高精度同步控制场景。
2. 全方位冗余设计，保障系统不间断运行
控制器冗余：作为冗余管理节点，支持控制器冗余架构，实现主备控制器无缝切换，杜绝单点故障导致的系统停机。
电缆冗余（链路选择）：预配置集成链路选择器功能，数据自动优选质量最优的网络线路传输，无需构建电缆环路即可实现树状结构冗余布线。
可配置环形冗余：支持标准环形冗余拓扑，结合投票响应链技术，进一步提升网络故障自愈能力。
动态节点分配（DNA）：支持节点动态分配，简化网络部署与扩展，提升系统灵活性。
3. 高效集成与便捷布线
内置可配置 2 端口集成集线器，减少外部集线器设备需求，优化现场布线结构，降低硬件成本与故障点。
双路屏蔽 RJ45 接口设计，电气隔离 PLC 与 POWERlink 接口（X1、X2），增强抗干扰能力，适配复杂工业电磁环境。
4. 全面诊断与状态监控
配备 LED 状态指示灯，实时显示模块状态、总线功能，配合软件诊断功能，实现故障快速定位与排查。
功耗低至 2W，节能高效，适配长期连续运行场景。

三、关键规格参数
一般信息
物料号：X20IF2181-2
贝加莱 ID 代码：0xC3B3
功能定位：POWERlink 管理 / 受控节点、冗余管理节点
电气与接口
接口类型：2×RJ45（POWERlink）
电气隔离：PLC 与 POWERlink 接口全隔离
功耗：2W
环境适应性
工作温度：水平安装 - 25℃~60℃，垂直安装 - 25℃~50℃
存储 / 运输温度：-40℃~85℃
湿度：5%~95%（非冷凝）
防护等级：IP20
安装：支持水平、垂直安装，海拔 0-2000 米无限制
权威认证
国际认证：CE、UKCA、UL/cULus、cCSAus HazLoc、ATEX 2 区（II 3G Ex nA nC IIA T5 Gc）
船级社认证：DNV、CCS、LR、KR、ABS、BV，适配海事船舶等特殊场景

四、典型应用场景
机械制造与自动化产线：为机器人、数控机床、包装设备提供实时通信，保障多轴同步、高速逻辑控制的稳定性。
过程控制行业：化工、制药、食品加工领域，适配温度、压力、流量等参数的实时监测与控制，满足危险场所防爆需求。
能源与环保：风力发电、太阳能、污水处理项目，实现远程监控与系统冗余，提升能源管理与环保设施运行可靠性。
海事与船舶自动化：依托船级社认证与高冗余设计，应用于船舶推进、动态定位等关键系统，适应严苛海洋环境。

五、产品价值总结
贝加莱 X20IF2181-2 接口模块以POWERlink V2 实时通信为基础，融合控制器冗余、电缆冗余、环形冗余三重保障，搭配集成集线器与全面诊断能力，兼顾高性能、高可靠与高灵活性。作为 X20 系统的核心通信扩展组件，其广泛的认证与强大的环境适应性，可深度适配多行业高要求场景，为工业自动化系统构建 “零中断” 通信网络提供可靠支撑。

贝加莱 X20IF2181-2 接口模块 —— 高可靠实时以太网应用案例
X20IF2181-2 是贝加莱 X20 系统中一款面向 POWERlink V2 实时以太网的通信接口模块，凭借其 控制器冗余、电缆冗余、集成集线器 等核心特性，广泛应用于对高可用性、硬实时性有极致要求的工业场景。以下结合其技术特点，详解在关键行业的典型应用：

一、船舶与海事自动化：电力推进系统（核心价值：船级认证 + 全网冗余）
应用场景
大型集装箱船、钻井平台、渡轮的 直流电力推进控制系统 与 能量管理系统（EMS）。
核心需求
绝对无中断：推进系统通信中断直接威胁航行安全，必须零 downtime。
严苛环境：适应海洋高湿、振动、盐雾环境，需满足船级社认证。
多系统协同：推进控制、电站管理、监测报警系统需实时数据交互。
X20IF2181-2 实施方案
双控制器冗余架构
主 / 备两台 X20 CPU 均配 X20IF2181-2，模块作为 冗余管理节点，实现无扰切换。
投票响应链 + DNA（动态节点分配），确保切换时网络拓扑与节点 ID 自动重构。
POWERlink 电缆冗余（非环网）
利用内置 链路选择器，为推进驱动器、远程 I/O 构建双路树状冗余网络。
无需物理环网，避免环路故障，单条电缆断裂时数据毫秒级自动切换至备用链路。
船级社合规
模块自带 DNV、ABS、BV、LR、CCS 等全船级认证，温度 B 级（0~55℃）、抗 4g 振动。
应用效果
通信周期稳定 < 1ms，推进系统控制精度提升 30%。
网络冗余切换时间 < 100μs，无任何轴抖动或停机。
满足 IEC 61508 工业安全等级，通过海事危险区域认证。

二、能源电力：风力发电机组主控（核心价值：控制器冗余 + 极端环境适应）
应用场景
陆上 / 海上风电机组 主控系统（主控制器 + 变桨 / 偏航系统）。
核心需求
高可用：风机位于偏远 / 海上，维护成本极高，要求 MTBF > 50 万小时。
实时同步：变桨伺服、偏航驱动、发电机并网需 微秒级同步。
宽温 / 防爆：适应 -20℃~60℃ 温差，部分机舱需满足 ATEX 2 区 防爆。
X20IF2181-2 实施方案
控制器热备冗余
塔底主站与机舱从站均采用 X20 CPU + X20IF2181-2 冗余配置。
模块作为冗余管理节点，实时同步主备控制器数据，故障时 无扰切换。
POWERlink 实时总线
100Mbps 传输速率，400μs 周期同步变桨伺服、振动传感器、安全链信号。
集成集线器功能，减少机舱交换机，简化布线、降低故障点。
环境与认证
工作温度 -25~60℃（水平安装），通过 ATEX 2 区、CE、UL、cCSAus HazLoc 认证。
应用效果
单台风电机组年平均无故障运行时间 > 8700 小时。
变桨位置同步精度 ±0.1°，发电量提升 5%。
支持远程诊断，维护成本降低 40%。

三、过程工业：化工 / 石化危险区控制系统（核心价值：防爆 + 电缆冗余）
应用场景
化工园区 分布式控制系统（DCS）、反应器 / 精馏塔 安全仪表系统（SIS）、危险区 I/O 采集。
核心需求
防爆安全：适用于 I 类 2 区，ABCD 组 危险环境。
网络永不宕机：装置连续运行 3~5 年，通信网络 零故障。
长距离可靠传输：单段 100 米、多节点、强电磁干扰环境。
X20IF2181-2 实施方案
树状冗余网络（非环网）
采用 X20IF2181-2 链路选择功能，为现场变送器 / 阀门构建 双路独立链路。
单条电缆 / 接头损坏时，数据自动切换至备用链路，无丢包、无中断。
防爆与隔离
ATEX II 3G Ex nA nC IIA T5 Gc 认证，可直接安装于 2 区危险现场。
PLC 与 POWERlink 电气全隔离，阻断地环流、提升抗干扰。
控制器冗余
中控室双 X20 CPU 冗余，通过 X20IF2181-2 管理全网冗余，保障连续生产。
应用效果
网络可用性 99.999%，年故障时间 < 5 分钟。
支持 100 米 长距离传输，适应大型厂区分布式部署。
全面兼容 Hazardous Area 规范，无需本安隔离栅，成本降低 30%。

四、高端装备制造：全电动注塑 / 吹瓶机（核心价值：硬实时 + 多轴同步）
应用场景
全电动注塑机、高速吹瓶机、薄膜生产线（多伺服轴、高精度闭环）。
核心需求
微秒级实时：射胶 / 保压闭环周期 < 1ms，要求通信 < 400μs。
多轴同步：8~30 轴伺服 同步误差 < ±1μs。
高可靠：设备 24 小时运行，年停机 < 24 小时。
X20IF2181-2 实施方案
POWERlink 实时主站
X20IF2181-2 作 管理节点（MN），周期 250~400μs 同步伺服与压力 / 位置传感器。
集线器传播延迟 0.96~1μs，保障闭环控制实时性。
环形冗余 + 链路选择
关键轴采用 双路冗余，单路故障时 < 100μs 切换。
支持 动态节点分配（DNA），换型时轴配置自动适配。
高效布线
内置 2 端口集线器，节省外部交换机，结构更紧凑、故障率更低。
应用效果
注塑机射胶重复精度 ±0.01mm，制品不良率降低 60%。
吹瓶机速度 9000~12000 瓶 / 小时，壁厚均匀性提升 40%。
网络零故障，设备 OEE > 90%。

五、轨道交通：高铁 / 地铁防灾监控系统（核心价值：宽温 + 冗余 + 强抗扰）
应用场景
高铁沿线 防灾监控单元（风 / 雨 / 雪 / 地震监测）、地铁 环控 / 屏蔽门冗余控制系统。
核心需求
宽温工作：-40℃~70℃ 户外环境。
强抗干扰：通过 EN 50155 轨道交通 EMC 标准。
冗余可靠：监控单元故障直接形成安全盲区，必须 双机热备。
X20IF2181-2 实施方案
双 CPU 冗余
每个监控点 双 X20 CPU + 双 X20IF2181-2，模块管理冗余切换。
POWERlink 双网冗余
双路独立 POWERlink 网络，单网故障时 无缝切换。
环境适应
工作温度 -25~60℃、防护 IP20、4g 抗振动。
应用效果
监控数据 1ms 级实时上传，预警响应时间 < 100ms。
冗余切换 零丢包，保障行车安全。
平均无故障时间 > 50 万小时，维护量极低。

高铁防灾监控系统
总结：X20IF2181-2 核心应用价值
全网冗余能力：控制器冗余 + 电缆冗余 + 环网冗余 三重保障，零中断。
硬实时性能：100Mbps、< 400μs 周期、微秒级切换，满足高精度同步。
强环境适应：宽温、防爆、船级 / 铁路 / 危险区 全认证，适应极端场景。
高效集成：内置集线器、链路选择、DNA，简化布线、降低成本。

本文内容基于公开产品及网络数据，实际选型请以官方技术手册为准，并考虑具体工况参数。
