贝加莱模拟量输入模块X67AI1323

贝加莱模拟量输入模块X67AI1323，奥地利产地，上海韦米机电设备有限公司主营产品，销售热线：13524123009；联系人：雷青；产品实拍图片，原厂原装，价格实惠；热诚欢迎新老客户咨询购买！

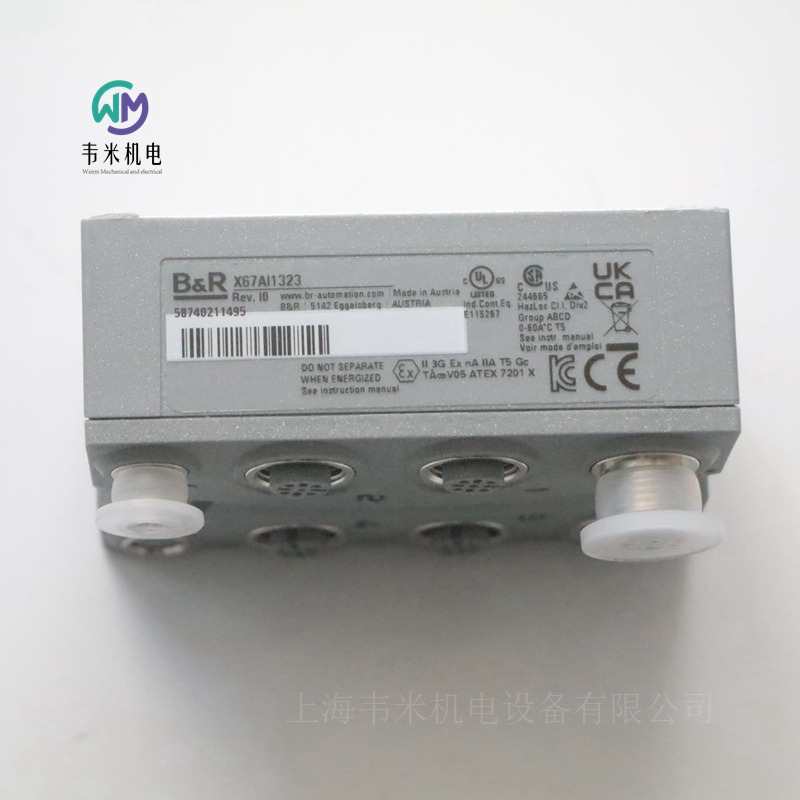

贝加莱B&R模拟量输入模块X67AI1323
物料号:
X67AI1323
描述:
4个模拟输入0至20mA或4至20mA
极限检测
可配置的数字输入滤波器
循环时间极短
所有通道的佳屏蔽接地
该模块配备了4个具有12位数字转换器分辨率的输入端。输入信号的范围为0至20mA或4至20mA。
简短说明
输入/输出模块4个模拟输入0至20mA或4至20mA
一般信息
B&R ID代码0x16F2
每个通道的状态指示器I/O功能、电源电压、总线功能
诊断
输入是，使用LED状态指示灯和软件
I/O电源是，使用LED状态指示灯和软件
连接类型
X2X链路M12，B编码
输入4x M12，A编码
输入/输出电源M8，4针
电力消耗
内部I/O 3 W
X2X链路电源0.75 W
认证证书
CE是
UKCA是
ATEX 2区，II 3G Ex nA IIA T5 Gc
IP67，Ta=0-高60°C
TÜV 05 ATEX 7201X
UL认证E115267
工业控制设备
HazLoc cCSAus 244665
过程控制设备
用于危险场所
I类，2区，ABCD组，T5
KC是
I/O电源
标称电压24 VDC
电压范围18至30 VDC
集成保护反极性保护
电力消耗
传感器电源大值。12瓦
模拟输入
输入0至20mA或4至20mA
输入类型差分输入
数字转换器分辨率12位
所有输入的转换时间为400µs
输出格式INT
输出格式
当前INT 0x0000-0x7FFF/1 LSB=0x0008=4.883µA
负载<300Ω
输入保护电源电压接线保护
允许的输入信号大值。±30毫安
过载时的数字值输出
超调0x0000
过冲0x7FFF
转换过程逐次逼近
大误差
增益0.1%
偏移0.05%
大增益漂移0.013%/°C
大偏移漂移0.02%/°C
共模抑制
直流电>50 dB
50赫兹>50分贝
共模范围±11 V
信道间串扰<-70 dB
非线性<0.1%
输入和总线之间的绝缘电压500Veff
20mA时的电压降通常为4.5V
输入过滤器
截止频率1kHz
斜率40 dB
传感器电源
电压输入/输出电源负压降短路保护
大500mA短路保护电压降。2伏直流电
大电流总和。零点五一
防短路是
电气性能
电气隔离
通道与总线隔离
通道未与通道隔离
操作条件
安装方向
任何是
安装海拔高度
0至2000米无限制
>2000米每100米环境温度降低0.5°C
防护等级符合EN 60529 IP67
环境条件
温度
操作-25至60°C
降级-
储存-40至85°C
运输-40至85°C
机械性能
尺寸
宽度53毫米
高度85毫米
深度42毫米
重量190克
连接扭矩
大M8。0.4牛米
M12大值。0.6牛米

贝加莱模拟量输入模块X67AI1323
