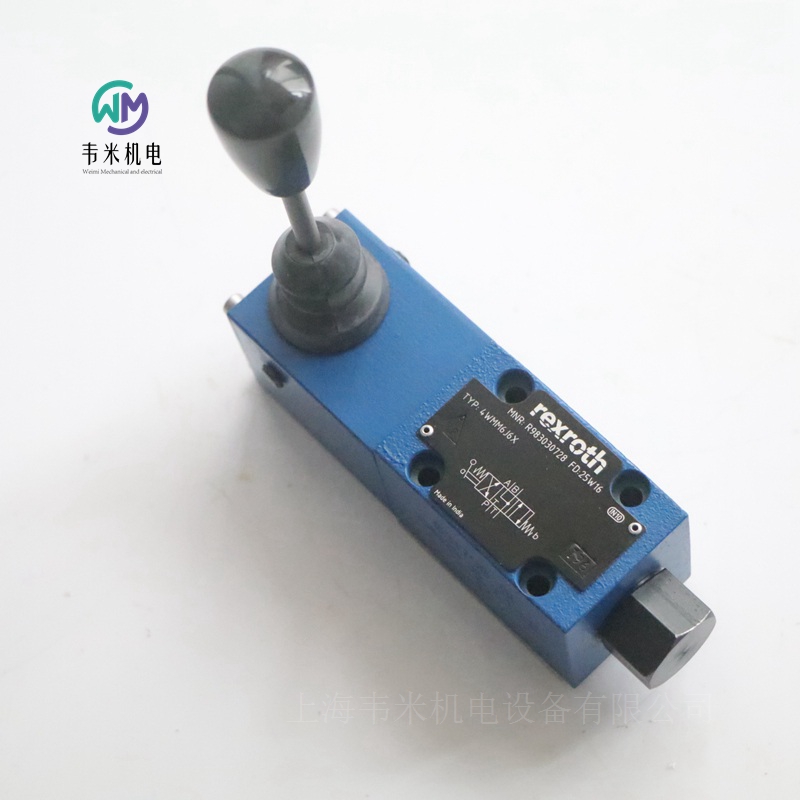

REXROTH手动阀4WMM6J6X

REXROTH手动阀4WMM6J6X，现货库存，实拍产品图片，原厂原装，价格实惠；上海韦米机电设备有限公司主营产品，深耕进口品牌备件十多年，销售热线：13524123009；联系人：雷青；热诚欢迎新老客户咨询购买！

力士乐REXROTH换向滑阀，直动式，带机械式或手动式操纵
WMM6
规格 6
组件系列 5X
大工作压力 315 bar
大流量 60 l/min
重量   1.4kg
安装位置  任意
操作力  20N
温度范围  -20 … +80℃
粘度范围  2.8 … 500mm²/s
三位四通、二位四通或二位三通型号
油口安装面符合 DIN 24340 形式 A（不带孔）
油口安装面符合 ISO 4401-03-02-0-05（带孔）
操作类型：手柄
位置感应开关和接近传感器（无触点）
型号为 WM.. 的阀门为机械、手动启动的方向滑阀。这些阀控制流体的启动、停止和方向。方向阀的基本构成为壳体、一种操作类型（手柄）、控制阀芯 和一个或两个复位弹簧。在断电状态下，复位弹簧使控制阀芯保持在中心位置或起始位置 - 如果旋钮随器启动。控制阀芯借助操作类型移动到所需阀芯位置。
制动器
带旋钮的方向阀通常设计为带器。带手柄的方向阀可选择以带的 2 个或 3 个位置阀形式提供。带滚轮柱塞的方向阀通常设计为不带器。如果使用了带器的操作类型，则每个阀芯位置均可锁定，具体取决于阀类型。
节流插件
根据主要工作条件，如果在切换过程中可能出现流量超过阀的性能限制的情况，将需要使用节流插件。它插入到方向阀的通道 P 中。
技术数据（有关这些参数之外的应用，请务必向我们咨询！）
重量  1.4kg
安装位置  任意
环境温度范围  -20...80℃
液压
工作压力  315bar
流量  60l/min
流动横截面（阀芯位置 0）
符号 Q   约为公称剖面的 6 %mm²
符号 W  约为公称剖面的 3 %mm²
液压油温度范围
-30...80℃（NBR密封件）
-20...80℃（FKM密封件）
液压油允许污染度 - 符合 ISO 4406（c）规定的清洁度等级  等级 20/18/15
德国力士乐REXROTH手动换向阀订货号和型号：
R983030724 4WMM6D6X/F-IN002
R983030727 4WMM6E6X/-IN002
R983030741 4WMM6E6X/V-IN002
R983030728 4WMM6J6X-IN002
R983030731 4WMM6J6X/F-IN002
R983030745 4WMM6J6X/B10-IN002
R900343782 4WMM6Y53/F/V
R900463738 4WMM6J53/F/B20


力士乐REXROTH带手柄启动的三位四通和二位四通方向阀
类型H-4WMM
规格 16 至 32
组件系列 5X；7X
工作压力 350 bar
流量 450 l/min
特点
– 带手柄启动的直动式方向滑阀
– 符合 DIN 24340 形式 A 和 ISO 4401 的油口安装面
– 带弹簧复位或制动器（可选）
– 启动机制受到防止污染和湿气进入的保护
– 驱动手柄头部可在不拆卸阀门的情况下进行更换
– 有关感应位置开关和接近传感器（无接触且浮动），请参阅 RC 24830（仅限规格 16 和 25）
1、工作压力
H=压力350bar
2、油口
4=4个主油口
3、启动
WMM=手柄操作
4、通径
16=16通径
22=25通径
32=32通径
5、阀芯符号，例如C,J,E等
6、系列
7X=通径 16 和 25 – 组件系列 70 至 79（70 至 79：安装和连接尺寸不变）
5X=通径 32 – 组件系列 50 至 59（50 至 59：安装和连接尺寸不变）
7、复位
无代码=带弹簧复位
F=带制动器
8、阀芯位置监测（仅限规格 16 和 25）
无代码=不带位置开关
QMAG24=监测的阀芯位置 "a"
QMBG24=监测的阀芯位置 "b"
QM0G24=监测的静止位置
9、密封材料
无代码=NBR 密封件
V=FKM 密封件
功能
类型为 WMM 的阀是通过手柄启动的方向滑阀。这些阀控制流体的启动，停止和方向，基本构成是：壳体，手柄，控制阀芯和一个或两个复位弹簧。
在非操作条件下，控制阀芯由复位弹簧固定在中心位置或起始位置。控制阀芯通过手柄启动，手柄通过关节和插脚直接作用于控制阀芯，然后控制阀芯从其静止位置移动到所需的端位置。
在手柄返回到其零位置后，复位弹簧会将控制阀芯推回到其静止位置
类型 H-4WMM../F..（带制动器）
此型号的阀是带 2 个或 3 个阀芯位置和制动器的方向阀，制动器可以安全地将阀芯固定在这些位置中的任一个位置。
技术数据
安装位置  可选
环境温度范围
–30 至 +80°C（NBR 密封件）
–20 至 +80°C（FKM 密封件）
液压油
符合 DIN 51524 的矿物油（HL，HLP）；符合 VDMA 24568的可快速生物降解液压油；HETG（菜籽油）；HEPG（聚乙醇）；HEES（合成酯）；可应要求提供其它液压油
液压油温度范围
–30 至 +80°C（NBR 密封件）
–20 至 +80°C（FKM 密封件）
粘度范围 2.8 至 380mm2/s
德国力士乐REXROTH手动换向阀订货号和型号：
R900926221 H-4WMM16E7X/F
R900924972 H-4WMM16G7X/
R900927809 H-4WMM16J72/F
R900969919 H-4WMM16W7X/F
R900927137 H-4WMM16J72/V
R900953434 H-4WMM22J7X/
